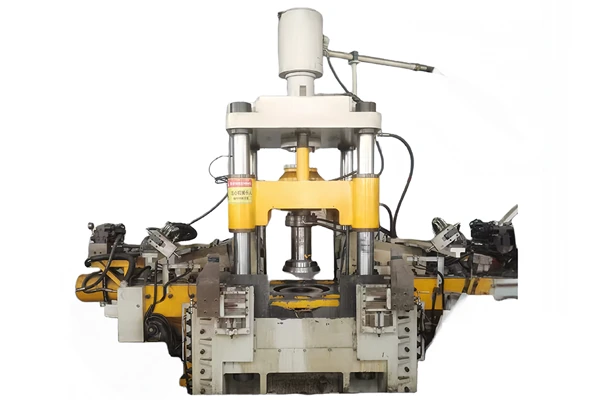

Jant Disk Eğirme Makinası | Yatık Akış Şekillendirme

İşlem Akışı İşlem Akışı

Spesifikasyonlar

Model	XYJ-550	XYJ-650
Güç kaynağı	AC 380V/3phase/50HZ	AC 380V/3phase/50HZ
Nominal güç	46kW	55kW
Jant disk kalınlığı	≤5mm	≤8mm
Jant disk çapı	10-19inch	16-25inch
Jant disk ağırlığı	＜140mm	＜160mm
Dairesel çelik boşluk çapı	220-610mm	350-782mm
Dönme süresi	≤20-28s	≤30-35s
Ana mil hızı	0-394r/min (stepless speed change)	0-394r/min (stepless speed change)
Ana mil motor gücü	180kW	220kW
Üst silindir sıkıştırma kuvveti	500KN	600KN
Üst silindir stroku	550mm	600mm
Eksenel silindir besleme gücü	540KN	600KN
Eksenel silindir stroku	350mm	400mm
Ana silindir besleme gücü	580KN	630KN
Ana silindir stroku	220mm (adjustable)	220mm (adjustable)
Boşaltma silindir basıncı	80KN	100KN
Boşaltma sillindir stroku	240mm	300mm
Makina ağırlığı	26T	30T

Özellikler

Jant diski eğirme makinası, tipik olarak 20 mm veya daha az kalınlıktaki malzemeleri destekleyen piyasadaki benzer eğirme ekipmanlarını geride bırakarak gelişmiş duvar inceltme kapasitesi sunar.
Hem borulu hem de borusuz tasarımlar için 5,5 inç ila 25 inç arasında değişen çaplarda jant diskleri oluşturabilen dikey akışlı şekillendirme makinası, sınırlı çap kapasitelerine sahip diğer modellere kıyasla daha fazla çok yönlülük sağlar.
Geleneksel akış şekillendirme ekipmanı genellikle 380 MPa veya daha düşük gerilme mukavemetine sahip malzemelerle sınırlıyken, minimum 440 MPa gerilme mukavemetine sahip yüksek mukavemetli çeliği işlemek için tasarlanmıştır.
Disk eğirme makinasındaki şekillendirme tekerleğinin kavisi ve basınç açısı, şekillendirilmiş ürün üzerinde pürüzsüz, düzenli bir yüzey kalitesi üretmek için hassas bir şekilde tasarlanmış ve ayarlanabilir, benzer eğirme ekipmanlarının tipik pürüzlü yüzeylerini aşar.
Servo profilleme kullanan akış oluşturucu, disk profillerinin hassas bir şekilde oluşturulması için kolay ve güvenilir kontur ayarlamaları sağlar.
Opsiyonel tam otomatik yükleme ve boşaltma sistemi, manuel müdahale gerektiren birçok disk eğirme makinasının aksine, boşlukların girişten bitişe kadar manuel kullanım olmadan sorunsuz bir şekilde aktarılmasını sağlar.
Jant eğirme makinasındaki ana mil çapı 220 mm'den 260 mm'ye çıkarılmış, daha büyük rulmanlar ve daha yüksek yük kapasitesini desteklemek için ağır hizmet tipi eksenel bilyalı rulmanlar kullanılmıştır. Verimli bir sabit mıknatıslı senkron motor tarafından tahrik edilen mil, sabit tork ve kademesiz hız ayarı sağlayarak çeşitli çaplardaki disk boyutlarına uyum sağlar.
Eğirme odasındaki mil desteği, güçlü çelik plakalar ve uzun boru gövdeler için yüksek yük eğirme işlemini gerçekleştirmek üzere tasarlanmış özelleştirilmiş NSK rulmanları ile 140 mm'den 150 mm'ye kadar güçlendirilmiştir.
Ağır hizmet tipi eksenel bilyalı rulmanlarla güçlendirilen üst mil, hem presleme hem de eğirme işlemlerinde dengeyi koruyarak disk üretiminde tutarlı kalite ve performans sağlar.
